今日主題：分支電纜

分支電纜是一種新型的建筑配電電纜，廣泛應用于中高層建筑、大型廠房、文體場館、路燈電源的電力配送，該產品根據各個具體建筑的結構特點和配電要求，將主干電纜、分支線電纜、分支連接體三部分進行特殊設計與制造，具有優良的技術經濟指標，在工程經濟性、技術先進性和安裝便利性方面，與傳統電纜和母線（母線槽）相比具有突出的優點。本文旨在簡要介紹該產品符合建筑電氣的相關規范，并分析介紹分支電纜結構、性能的技術先進性。

 分支電纜的產生、結構與性能

　1、產生與技術標準

 由于現代文明的發展，高層建筑越來越普及，在高層建筑配電系統電氣設計中，供電可靠性、工程經濟性和施工便利性越來越重要，但采用普通電力電纜加T接箱或母線（母線槽）供電，三者的矛盾很難統一，只能根據不同工程而有所側重。在樓層配電設計中，通常采用的方法有三種：

 1)　放射式：由低壓配電室分別對各個樓層引電纜直接供電，此法可靠性最好，卻需要大量的電纜、橋架和較大的電氣豎井，造價高，經濟性最差。

 2)　鏈接法：由低壓配電室引電纜至某層配電箱，再由某層逐層向上（或向下）鏈接供電，此法經濟性最佳，但由于層數越多，安全系數越低安全系數是逐級相乘，因此，可靠性最差，較少采用。

 3)　分區樹干式：是把一座高層建筑劃分成若干個單元區，每個單元采用電纜從低壓配電室供電，然后再通過放射式配電至單元區內各個樓層。此法可靠性、經濟性都比較好，經常被采用。

 4)　干線電纜分支法：從配電室引出一根或數根主干電纜，每個樓層在干線電纜上接頭分支，此法經濟性最好，理論上也具有放射式配電相當的可靠性，但施工卻是最麻煩的。更主要的是在主電纜上做樓層分支頭時，受電纜的結構和現場施工條件以及人員素質的影響，接頭質量參差不齊，實際運行的可靠性并不令人滿意。但這種方法卻促使人們想到把接頭與電纜特殊制造，由此誕生了新一代的建筑配電電纜—分支電纜。

 分支電纜就是在為了適應人們的這種需求在普通全塑型電力電纜基礎上發展而來。

 2、分支電纜結構與性能

 根據目前市場情況，分支電纜分為預分支電纜和穿刺分支電纜兩種。他們又有共同點和不同點。

 共同點： 在結構上，均分為單芯型和多芯絞合型兩種，每根單芯分支電纜又可分為三部分：（1）主干電纜；（2）支線電纜；（3）分支連接頭。主干電纜導體無接頭，連續性好，減少了故障點和接觸電阻。 在性能上，分支電纜是一種新型的電力配送電纜，分支接頭接觸電阻極小，不受熱脹冷縮和輕微振動的影響。具有優良的抗震性、氣密性、防水性，免維護。其關鍵性能有兩項：

 首先，分支電纜是由電纜發展而來的一種電纜，其導體性能、絕緣性能、材料的機械物理性能均應符合GB 12706－91標準，這是分支電纜產品的基礎指標。

　其次，分支連接頭的性能至關重要，這是分支電纜的關鍵性能，它的專業制造與加工保證了產品的可靠性。分支連接頭把干線電纜與支線電纜的導體連為一體，并作了絕緣防潮處理。

 目前，因單芯型分支電纜結構簡單，便于生產和施工，已獲得大量應用。多芯型分支電纜實質上是多個單芯型分支電纜的絞合體，而不是傳統概念多芯電纜的結構，多芯型分支電纜的每相導體外面都有單獨的絕緣和護套，每根線芯有獨立的分支連接頭。多芯型分支電纜具備一般多芯電纜的運行性能，國內只有為數極少的大型綜合性電纜廠才具備生產能力，一般也僅適用于小截面的主干電纜，目前也已在推廣應用中。

不同點：

在結構上：

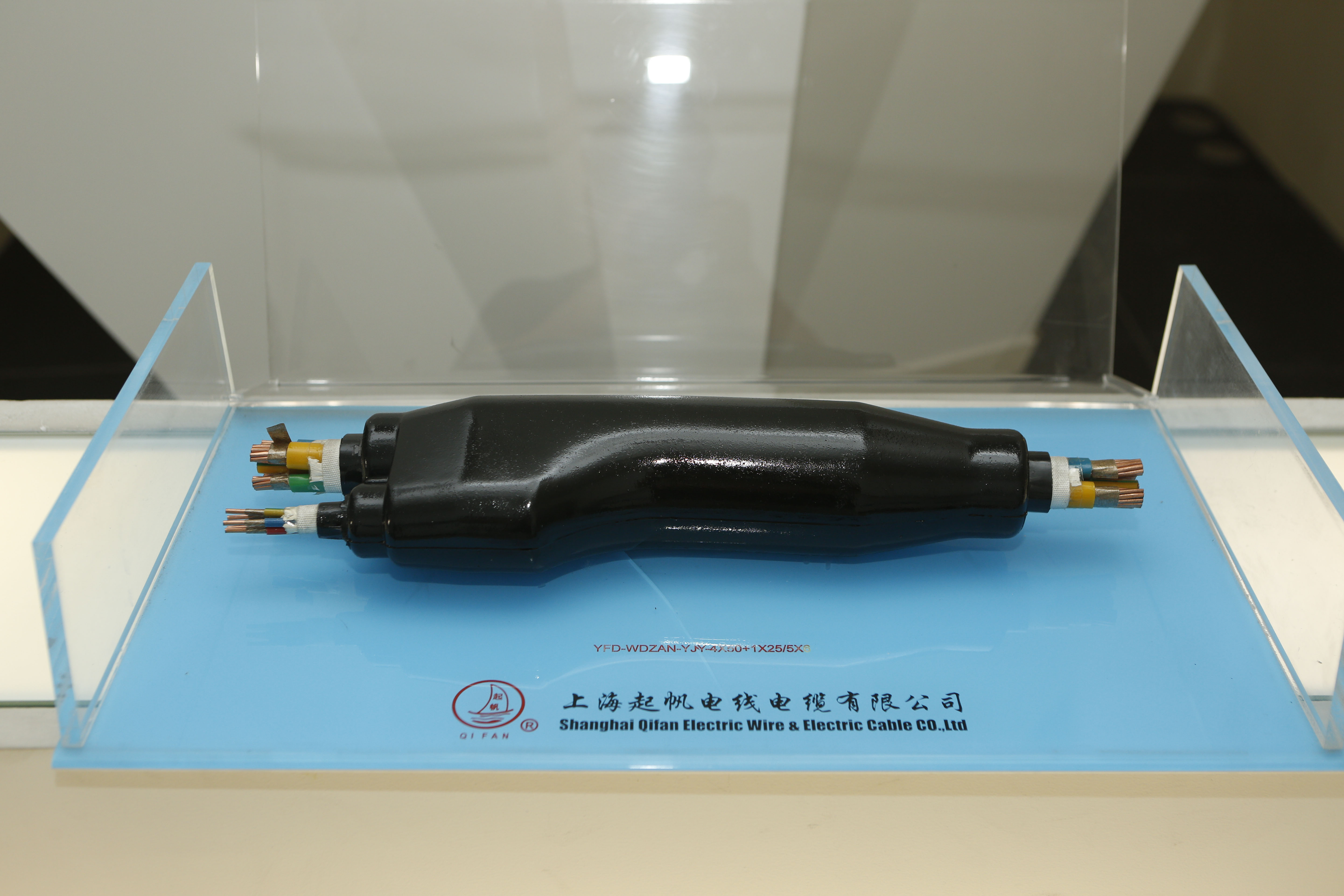

 1）預分支電纜是把經過專門工藝處理的單芯電力電纜作為建筑主干電纜，根據各具體建筑的結構特點和尺寸量體裁衣，預先把分支接頭與分支線、主干電纜一同設計由專業制造廠完成，使得接頭可靠性大大提高，而且工藝一致性保證了質量一致，達到確保運行可靠性的目的。

 2）穿刺分支電纜的主干電纜采用常規的普通塑料電纜，分支接頭采用先進的進口絕緣線芯穿刺線夾工藝制作，在安裝現場進行連接，增加了安裝現場的機動性，安裝運輸更加方便。穿刺線夾品種規格多，分支線選用靈活，任意組合，操作簡單。

 在性能上：

1）從外觀上看，預分支電纜無法知道內部接頭質量，只有靠兩項重要的試驗才能檢測接頭性能，即機械拉力試驗和電熱循環試驗。對機械拉力試驗而言，分支連接頭（含干線與支線導體）的拉斷力應保持在連接前的80％以上，對電熱循環試驗而言，在125次一定時間間隔的額定載荷與空載循環后，分支連接頭的溫升應不高于25次循環時分支頭溫度8℃。決定分支連接頭的機械與電氣性能的關鍵在于分支連接頭的材料和工藝。對廣大用戶而言，應充分關心分支電纜的電纜質量、接頭的材料選擇和生產工藝設備。

2）穿刺分支電纜的IPC絕緣穿刺線夾具有力矩螺母和穿刺結構,力矩螺母用于保證恒定的接觸壓力,確保良好的電氣接觸,并同穿刺結構一起使安裝簡便可靠,安裝時只需要目測力矩螺母是否擰斷,導線位置是否合適就可以保證可靠的質量,經測試,接觸電阻阻值及線路絕緣電阻符合施工規范要求,加負荷通電試運行接頭部位溫升正常。所從IPC絕緣穿刺線夾的使用對干線的機械性能和電氣性能影響小。一般穿刺分支接頭結構多采用先進的進口絕緣線芯穿刺線夾工藝制作，分支接頭制作有嚴格的技術標準和檢驗要求，以及嚴密的質保體系。安裝不需要專用工具,不需要對導線和線夾做特殊處理,操做簡單、快捷,與常規接線方式相比,免去了剝除絕緣層、搪錫或壓接端子、絕緣包扎等工序,減少了絕緣層、電線頭等施工垃圾,降低了施工用電量和因用電所造成的安全隱患,降低了常規做法難從避免的環境污染；需要的安裝空間很小,可以大大提高安裝效率,節省人工和安裝費用。

3）總體而言，穿刺分支電纜性能優于預分支電纜。
